光切片结构光照明显微镜

Product Description

产品概述

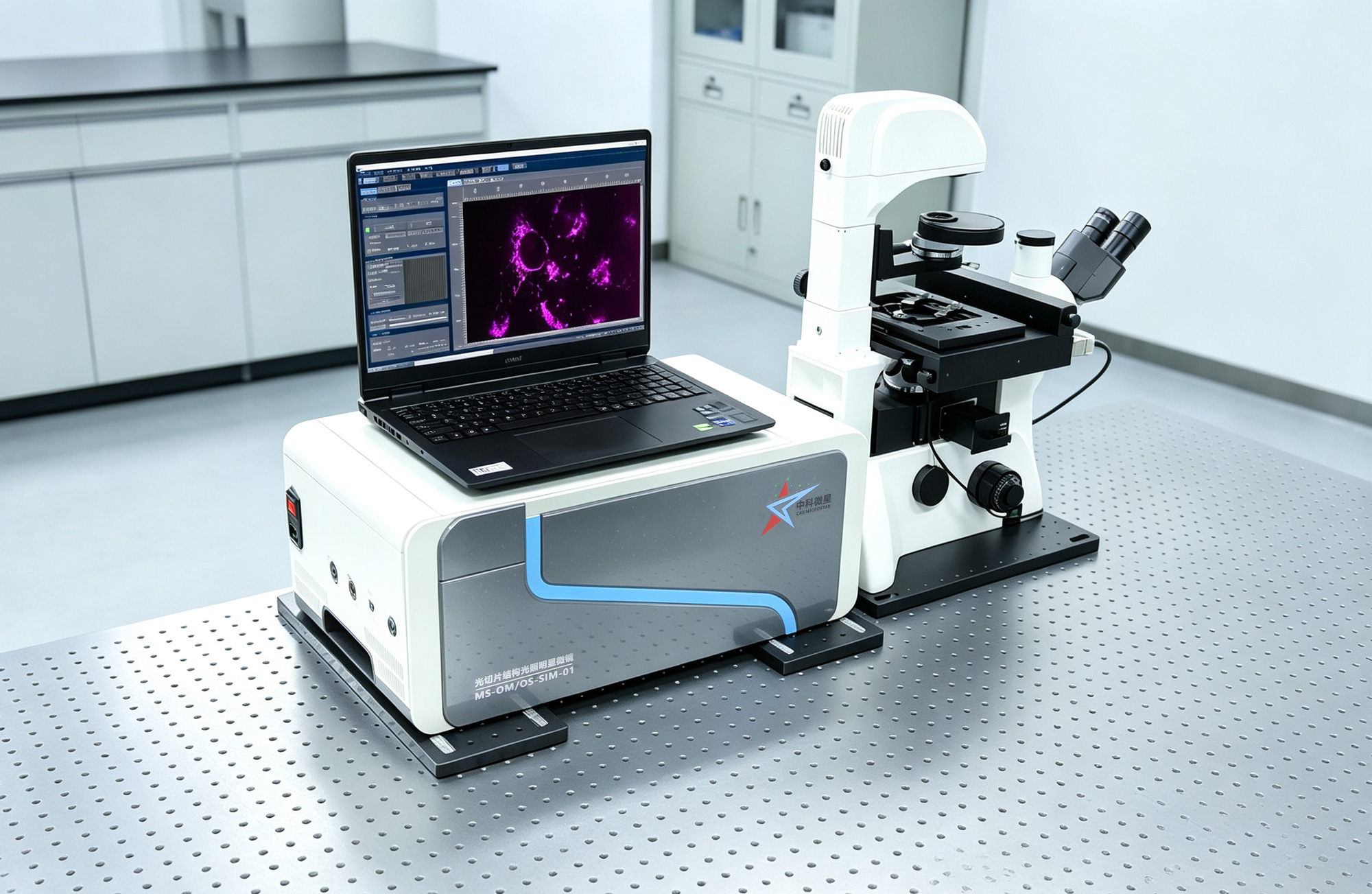

结构光光切片显微镜是一款极为先进的显微成像设备，核心在于运用精妙的结构光照明技术。它借助空间光调制器生成具备特定图案、相位与频率的结构光，并精准投射到样本上。利用结构光与样本相互作用产生的光学调制效果，能够快速获取样本的光学切片图像。相较于传统显微镜，其有着显著的高分辨率优势，成功突破了传统光学显微镜的衍射极限，可清晰分辨样本精细结构，哪怕是小至亚微米级别的细微之处也能精准捕捉。

该显微镜成像速度较快，得益于结构光快速切换与调制的特性，能在短时间内完成多层切片数据采集，这为动态样本的实时观测创造了绝佳条件。操作层面上，它相对简便，系统集成度高，各结构光相关模块协同优化，研究人员无需复杂调试就能较快上手使用。在应用领域，它在生物医学方面用途广泛，借助结构光助力下的高清晰成像，可深入观测细胞内部三维结构、精准追踪组织中的细胞活动；在材料科学领域，同样能凭借结构光细腻的照明解析能力，用于剖析材料微观层次的形貌、精准定位缺陷分布，全方位助力前沿科研与精准分析。

Parameters

规格参数

Product Functions

产品功能

• 多波长显微：具备在405nm/488nm/561nm/640nm不同波长下显微观察的能力，能满足多样化样本、多场景的显微需求。

• 杂散光抑制：能够高效削减焦平面以外的杂散光，让成像背景更纯净，突出目标观察区域，提升图像质量。

• 实时高清3D重建：成像清晰，拥有实时对样本进行高清晰度三维图像重建的功能，助力使用者直观、精准把握样本的立体微观结构。

• 自动化成像流程控制：让整个成像过程无需人工手动逐一操作，按照预设程序高效、稳定运行，减少人为操作误差与时间成本，提升实验、检测效率。

• 相机控制：可调节相机曝光时间，以便适配不同样本的光照条件与运动状态，获取高质量、符合需求的图像，还能掌控拍摄的启动、暂停与结束时机。

Product Advantages / Features

产品优势/特点

• 多通道快速切换与高精度配准：支持405/488/561/640 nm 四波长瞬时切换，四通道荧光图像像素级完全重合，满足多靶标共定位精确分析需求；

• LED 激发光源方案：安全稳定，免维护，且光毒性极低，尤其适合长时程活细胞成像；

• 高分辨成像能力：横向分辨率≤ 240nm，轴向分辨率 ≤ 620nm，显著提高分辨率，清晰解析亚细胞及细微组织结构；

• 优异的光学切片能力：有效抑制离焦背景信号，对厚度≤150 μm 的样本内部结构仍可清晰成像；

• 高速高精度层扫能力：Z 轴最小步进精度达 5.5 nm，支持快速三维图像重建，满足动态及立体观测需求；

• 全固态无振动光学调制：结构光产生与相位位移由空间光调制器全电子化控制，无任何机械运动部件，彻底规避振动误差，保障成像过程稳定、精准且可重复；

• 全流程自动化智能控制：从光源切换、Z轴层扫、结构光调制到图像采集与重建，各环节均由软件统合自动执行，有效减少人为操作误差，提高实验通量并显著降低使用门槛；

• 优异的系统兼容性与升级便捷性：可直接适配现有主流倒置荧光显微镜平台，无需更换主机，以较低投入快速升级至SIM成像系统，大幅节省设备成本与实验准备时间。

Application Fields

应用领域

• 生物医学领域：用于观测细胞内部三维结构，像是细胞核、线粒体等细胞器的立体形态与分布；还能追踪组织里的细胞活动，包括细胞的迁移、增殖与分化过程，辅助疾病机理、药物作用机制等研究；

• 材料科学领域：剖析材料微观层次的形貌，精准识别材料表面的纹理、粗糙度；定位材料内部的缺陷分布，例如晶体材料的位错、复合材料的分层情况，助力新材料研发与质量把控；

• 细胞生物学研究：助力研究人员看清细胞亚细胞结构的细节，例如观察微管、微丝的排列组装，为理解细胞骨架功能、细胞运动机制提供清晰图像支撑；

• 神经科学领域：可以对神经元复杂的三维网络进行成像，追踪神经轴突、树突的分支走向，探究神经信号传递路径与神经系统发育进程；

• 发育生物学领域：实时监测胚胎发育各阶段，从早期细胞分裂到器官雏形形成，完整捕捉生物个体发育的动态变化；

• 药物研发领域：观察药物进入细胞、组织后的分布状态，监测药物对细胞生理活动、组织结构产生的即时与长期影响，加速药效评估与筛选流程；

• 工业检测领域：可进行三维形貌的检测，如玻璃、微透镜、芯片等的三维形貌检测，可进行定量测量；可检测位移与形变检测，如对MEMS的微小形变进行检测。

Software Features

软件功能

• 硬件控制：实现对光源、压电位移台、空间光调制器、sCMOS相机的控制；




• 光源控制：可切换405nm/488nm/561nm/640nm，并可设置光源百分比（0-100%）；




• 压电位移台控制：可设置总行程和步长，根据设置自动计算步进；




• 空间光调制器控制：可加载不同波长对应的结构光图案；




• sCMOS相机控制：可设置曝光时间，支持图形的高速采集;




• 根据需要切换宽场或OS-SIM成像模式;




• 可实时显示采集进度；




• 支持本地图形的导入解算；




• 支持先采集后解算或边采集边解算两种方式；




• 时间序列：可根据需要设置聚焦层连续拍摄时间，用于动态追踪场景；




• 三维层析切片控制，支持显示Z轴重建结果；




• 通道叠加：最多支持4个荧光通道伪彩色融合；




• 视图操作：多视图布局、3D渲染、MIP投影的同步显示与联动操作；




• 数据导航 ：Slice逐层浏览：滑动条快速切换Z轴层数；




• 支持ROI区域设置；




• 单细胞定量：精确识别单个细胞并计数，支持用户自定义模型训练；




• 反卷积：提供多种反卷积算法，提高图像的信噪比、对比度和分辨率；




• 二维图像测量：通过画线、画框等交互式操作在图像中选中感兴趣区域，对其灰度、面积和周长等进行分析；




• 硬件兼容性：支持Windows系统，支持NVIDIA显卡（显存≥8GB）；




• 开发语言：C++编程语言，C#集成界面。

Make the invisible visible.

让不可见 | 成为可见

Imaging Application Cases

成像应用案例
